 raineRS50 |
 Re: Seitenembleme |
|
14.9.2013 - 19:55 Uhr
150 Posts
Zündapp Lehrling
|
Hab das hier mal mitverfolgt, weil ich für meinen neu aufgebauten grünen R50 auch glaubte, die bereits beschafften Embleme nehmen zu könne. Leider Fehlanzeige und nun die Frage, ob in letzter Zeit jemand beim Schütz welche gekauft hat und diese noch passen?
Wenn jemand das Problem in umgekehrter Richtung hat, darf er sich gern an mich wenden. Wir könnten dann tauschen
Wenn ich das richtig sehe, sind die Seitenbacken mit einfachem Haken für den einteiligen Sitzbankkörper die mit den kleineren Emblemen. Die spätere Version mit Federn für den zweiteiligen Sitzbankkörper wohl die mit den etwas größeren Emblemen.
Könnt ihr das bestätigen?
Gruß
Rainer |
14.9.2013 - 20:17 Uhr
9 Posts
Neues Mitglied
|
Haaaaaalt, nicht vordrängeln, ich war als erster da
Also meine R 50 hat einen zweiteiligen Körper, federnde Haken und die kleineren Embleme, daran kanns nicht liegen. Habe auch schon von Besitzern von Plaketten (zumindest angeblich) VOR '68 erfahren, dass sie die größeren haben. Ich werd nicht schlau draus. Also wenn einer vier Plaketten hat, hier sind zwei Abnehmer!  |
14.9.2013 - 20:20 Uhr
9 Posts
Neues Mitglied
|

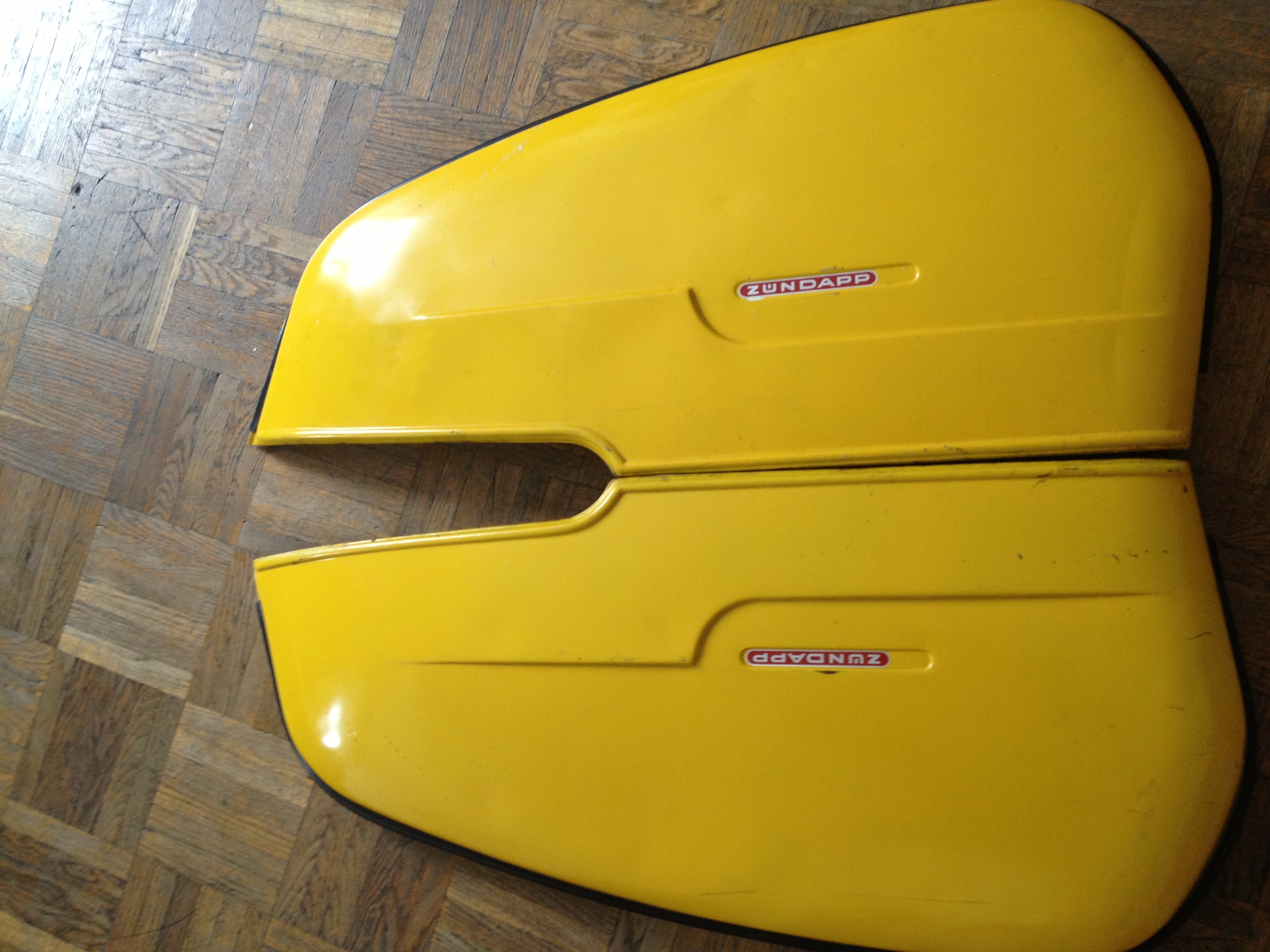

Meine sehen jetzt übrigens so aus:
Ferdl hat folgendes Bild angehängt:
(Anzeige des Bildes aufgrund der Grösse nicht möglich, bitte hier klicken um das Bild zu sehen) |
| raineRS50 |
 Re: Seitenembleme |
|
15.9.2013 - 11:25 Uhr
150 Posts
Zündapp Lehrling
|
Hallo Ferdl,
das mit dem Bild war ne gute Idee. Habe nämlich gerätselt, ob ein schlichter Aufkleber genauso wirkt, wie eine Plakette. Wäre schön gewesen, du hättest das Detail ins Bild gesetzt  Vielleicht kannst ja noch ein Bild nachschieben....
Wenn ich das so sehe, könnte ich mit nem Aufkleber auch leben. Nur die passende Länge sollte er schon haben, aber das sagst du ja auch....
Zum Thema Änderung der Emblemgröße wundert mich, dass es die angenommene Abhängigkeit offenbar nicht gibt. Hatte erwartet, dass man bei einer Änderung der Haken auch ein Presswerkzeug ändert und dabei auch die Sicke geändert wurde. Ist wohl nicht so, dass beides in einem Zug angepackt wurde. Nun ja, verstehen wird man das wohl im Nachhinein nicht mehr.
Ich halte jedenfalls Ausschau nach passenden Plaketten und melde es hier, wenn ich fündig geworden bin.  |
| raineRS50 |
Re: Seitenembleme |
|
15.9.2013 - 20:42 Uhr
150 Posts
Zündapp Lehrling
|
So, melde mich jetzt, weil ich der Sache mit den vermeintlich unterschiedlichen Größen auf die Spur gekommen bin.
Die Embleme sind in Wirklichkeit gleich groß!
Der Unterschied liegt in den Emblemen selbst.

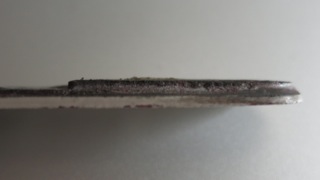

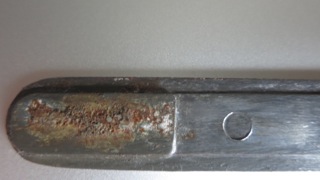

Ich habe ein altes Emblem und da erkennt man, dass auf der Rückseite genau der Teil erhaben ist, welcher in der kleinen Sicke Platz fand. Später hat man sich diesen erhabenen Teil gespart und das ganze Emplem in die dann größere Sicke eingelegt.
Die Optik dürfte etwas anderes gewesen sein, der Preis für ein solches Emblem aber wohl auch.

Man sieht sehr gut, dass es neben der durchgängigen Erhöhung auf der Rückseite zusätzliche Erhöhungen für die Klebeflächen gibt.

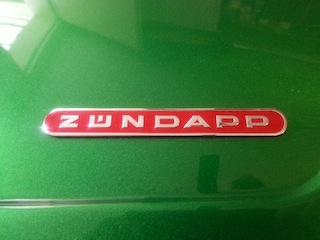

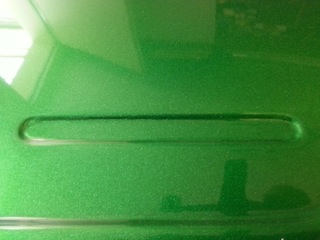

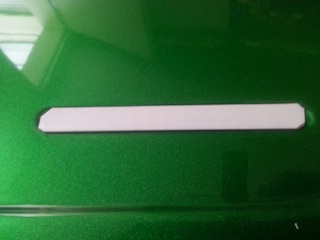

Die Lösung die ich nun für gut befunden habe, sieht ein Standardemblem mit passendem, dicken doppelseitigem Klebeband vor, um genau die kleine Sicke zu füllen und das Emblem damit an genau die gleiche Stelle zu heben, wo das aufändigere alte Emblem sitzen würde.. Hier die Bilder um nicht noch weitere Erklärungen geben zu müssen.

Editiert von raineRS50 am 15.9.2013 um 20:44 Uhr |
15.9.2013 - 21:26 Uhr
267 Posts
Zündapp Geselle
|
Hallo Rainer,

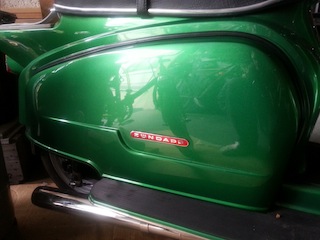

Hab mir gerade die Bilder angesehen und muss Dir nochmal sagen dass der grüne Lack richtig Super aussieht.
Beim nächsten Treffen musst den Roller mitbringen.
Alex |
15.9.2013 - 22:54 Uhr
15 Posts
Treues Mitglied
|
Welche Änderung beim Haken meinst du denn? Ich kenne nur den mit Feder.
Bei mir haben Bj. 65, 67 und 70 den gleichen Haken mit Feder, 65 die kleinen Sicken, 70 die großen und 67 müsste ich mal nachmessen. Was mich jetzt etwas irritiert ist, dass ich beim 65er auf einer Seite ein altes Emblem drin hatte, aber ich bin mir sehr sicher dass es in der Sicke versenkt war. Ich fürchte ich habs vorm Strahlen weggeschmissen, weils nicht mehr zu retten war, aber vielleicht liegts noch bei den Ersatzteilen.
In jedem Fall find ich die Lösung mit den größeren Emblemen nicht ganz so zufriedenstellend, da sieht man ja von der schönen Sicke nichts mehr und es wirkt wie die Seitenbacke eines späteren Baujahrs. |
16.9.2013 - 0:35 Uhr
9 Posts
Neues Mitglied
|
Hm. Das Foto vom Rainer (danke für die Mühe!) sah eigentlich nach der Lösung des Problems aus. Jetzt bin ich mir durch den Post von plazyn (??) wiederum auch nicht mehr so sicher: warum sollten größere Embleme in die Sicken gesetzt werden, wenn man von den Sicken dadurch garnichts mehr sieht? Dann könnte man die Sicken auch gleich weglassen. Oder?
Vielleicht war das alte Emblem von dir Rainer auch schon kein Original mehr und eine Notlösung dafür. Wir sind gespannt auf weitere Erklärungsversuche - oder kann jemand seine Theorie bestätigen?
PS: bin bis Ende der Woche unterwegs und kann leider kein Detailfoto machen.... |
| raineRS50 |
Re: Seitenembleme |
|
16.9.2013 - 13:05 Uhr
150 Posts
Zündapp Lehrling
|
Hallo ihr Zweifler,
Ich kann euch gern die Abmessungen des alten Emblems geben. Bin mir ziemlich sicher , dass beide gleich groß sind! |
| greyrs50 |
Re: Seitenembleme |
|
16.9.2013 - 15:00 Uhr
579 Posts
Zündapp Meister
|
die Aluschildchen für die Seitenbacken bei Ebay sind wirklich im allgemeinen zu groß-aber die Alukanten sind so dünn, dass man die sogar sehr passend mit einer scharfen Schere ringsherum am Rand abschneiden kann- so hab ichs vor 4 Jahren gemacht und das Ding sitzt noch heute und passt
Stefan
greyrs50 - wenn mal in HH die Sonne scheint-sofort losrollern-selbst wenn es nachts ist!!
|
