 raineRS50 |
 Zweck Blindnippel am Schwingenhebel der Vorderradgabel |
|
30.1.2013 - 22:56 Uhr
150 Posts
Zündapp Lehrling
|
Hallo zusammen,

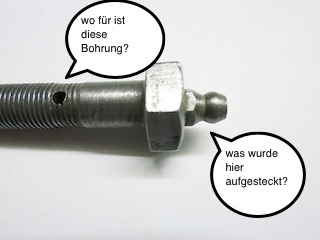

ich restauriere gerade einen R50 und bin bei der Vorderradgabel auf ein Detail gestoßen, dass mir Rätsel aufgibt. Das folgende Bild zeigt was ich meine.
1. wozu ist die Bohriung?
2. was soll der Nippel auf dem Schraubenkopf?
Eine Vermutung wäre, dass man hier eine Schmiermöglichkeit für den Hebel angedacht, aber nicht umgesetzt hat. Der Nippel hätte ein Schmiernippel werden sollen und die Bohrung die Austrittsöffnung für das Fett zur Schmierung des Schwinghebels.
Oder wurde der Nippel vielleicht auch zur Befestigung von Zierrat (Kappe, Muschel o.ä.) genutzt?
Gruß - Rainer  |
| haudegen |
Re: Zweck Blindnippel am Schwingenhebel der Vorderradgabel |
|
31.1.2013 - 7:14 Uhr
411 Posts
Zündapp Geselle
|
Bist du dir sicher, dass der Schmiernippel nicht nur fest sitzt? Ich meine, dass dort die Schmierung für den Hebel angedacht ist. |
| Arne |
Re: Zweck Blindnippel am Schwingenhebel der Vorderradgabel |
|
31.1.2013 - 10:59 Uhr
238 Posts
Zündapp Lehrling
|
Hallo,
Zitat von raineRS50:
Eine Vermutung wäre, dass man hier eine Schmiermöglichkeit für den Hebel angedacht, aber nicht umgesetzt hat. Der Nippel hätte ein Schmiernippel werden sollen und die Bohrung die Austrittsöffnung für das Fett zur Schmierung des Schwinghebels.
|
richtig vermutet. Das ist ein Schmiernippel und die Bohrung in der Schraube ist die Austrittsöffnung für das Fett. Der Nippel läßt sich abschrauben wenn die Teile original sind. Das läßt sich übrigens auch sehr genau aus der Ersatzteilliste so herauslesen (Teile-Nr. DIN 71412/400 "Schmiernippel AM6").
Das Ding muß eigentlich eine (wahrscheinlich total verdreckte) Bohrung in der Mitte haben...
Zitat von raineRS50:
Oder wurde der Nippel vielleicht auch zur Befestigung von Zierrat (Kappe, Muschel o.ä.) genutzt? |
Nein. Das würde dann ja alles mitfedern bzw. die ungefederte Masse am Vorderrad erheblich vergrößern.
Viele Grüße, Arne |
| raineRS50 |
Re: Zweck Blindnippel am Schwingenhebel der Vorderradgabel |
|
31.1.2013 - 11:22 Uhr
150 Posts
Zündapp Lehrling
|
Hallo Arne,
danke für die Info.
Keine Ahnung, was bei mir da eingebaut wurde. Es scheint, da wurde ein Blindstopfen in Form eines richtigen Schmiernippels eingeschraubt.
Danke auch für den Hinweis in Sachen "nachlesen". Werde mir die Unterlage wohl doch mal zulegen müssen. Ist halt doch nicht alles so selbsterklärend, gerade wenn man "verbastelte" Fahrzeuge anfasst und noch nicht so viele schlechte Beispiele für Bastellösungen gesehen hat.
Rainer |
| Arne |
Re: Zweck Blindnippel am Schwingenhebel der Vorderradgabel |
|
31.1.2013 - 11:46 Uhr
238 Posts
Zündapp Lehrling
|
Zitat von raineRS50:
| Danke auch für den Hinweis in Sachen "nachlesen". Werde mir die Unterlage wohl doch mal zulegen müssen. Ist halt doch nicht alles so selbsterklärend, gerade wenn man "verbastelte" Fahrzeuge anfasst und noch nicht so viele schlechte Beispiele für Bastellösungen gesehen hat. |
Hi,
braucht man sich doch nicht extra zulegen. die Listen sind doch alle hier im Forum umsonst zugänglich. Die 1963-69er Liste und die 1983er.
Viele Grüße, Arne
Editiert von Arne am 31.1.2013 um 11:52 Uhr |
